Ładowarka LiitoKala Lii-M4 z funkcją testową

Charakterystyka funkcjonalna

1. Wejście 5,0 V interfejsu Type-c;

2. Dwa opcjonalne prądy ładowania: 500mA/1000mA;

3. Funkcja wykrywania pojemności baterii;

4. Różne specyfikacje (18650/26650/... /AA/AAA) Ładowanie baterii w tym samym czasie;

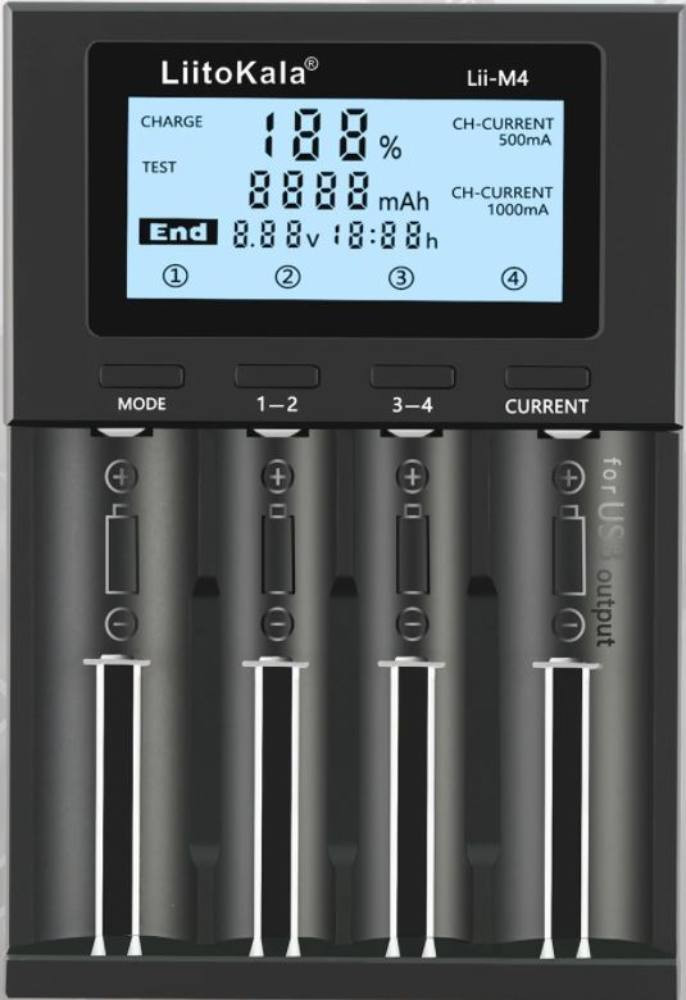

5. Osobny ekran LCD powinien być używany do wyświetlania trybu pracy (ŁADOWANIE i TEST), napięcia akumulatora (V), prądu roboczego (mA), czasu ładowania (h), pojemności akumulatora (mAh), procentu mocy (%) i innych parametrów w przejrzystym skrócie;

6. W trybie CHARGE, 4 kanały mogą działać niezależnie, a różne prądy ładowania mogą być wybrane do pracy jednocześnie;

7.Tryb TESTOWY: Normalny proces testowy pojemności baterii składa się z trzech etapów (1 pełne naładowanie, 2 rozładowanie i 3 pełne naładowanie).

8.CHARGE i TEST mogą działać jednocześnie; Niezależnie ustawić test zdolności ładowania/normalną funkcję testu wydajności, bez oddzielnej funkcji testu rozładowania;

9. Funkcja ochrony wielokrotnej: napięcie wyładowania przeładowania, zwarcie, funkcja aktywacji 0 V, (- Δ V & 0 V), funkcja braku ładowania 1.65 V do 2.2 V, inteligentne rozpoznawanie złego akumulatora i ochrona przed odwróconym połączeniem baterii;

10. Ze standardowym wyjściem USB 5V/1000 mA.

三. Opis kluczowych punktów

Ładowarka ma 4 kluczowe punkty: punkt wyboru MODE, punkt zapytania kanału 1-2, punkt zapytania kanału 3-4 i punkt wyboru CURRENT. Te 4 klawisze mają również funkcję podświetlenia LCD, które jest proste i wygodne w użyciu.

1.MODE, klawisz: wybór TRYBU; W tym tryb ładowania i tryb wykrywania pojemności TESTU; Zazwyczaj naciśnij klawisz MODE, aby przełączyć TRYB ŁADOWANIA lub TRYB WYKRYWANIA WYDAJNOŚCI TESTU: najpierw delikatnie naciśnij 1-2 lub 3-4, aby wybrać kanał, a następnie naciśnij klawisz MODE, aby zmienić TRYB i naciśnij klawisz CURRENT, aby zmienić PRĄD. Po wybraniu TRYBU nie są podejmowane żadne działania przez 8s, aby przejść do stanu roboczego, który jest łatwy w obsłudze.

2.1-2 klucze kanału: odpowiadające kanałowi 1 i 2; Naciśnij przycisk w sposób ciągły, aby wybrać i wyświetlić kolejno dane kanału 1 i kanału 2;

3. Kanał 3-4: odpowiadający kanałowi 3 i 4; Naciśnij przycisk w sposób ciągły, aby wybrać i wyświetlić kolejno dane kanału 3 i kanału 4;

4.CURRENT key: CURRENT selection; Li-ion:500mA/1000mA Ni-MH/ NI-CD :500mA; Long press this key to control the LCD display;

Ładowarka może nacisnąć odpowiedni klawisz funkcyjny, aby zmienić niezależne ładowanie lub inny wybór prądu, a także inne ładowanie akumulatora, łatwe w obsłudze; W stanie roboczym można delikatnie nacisnąć (1-2, 3-4) punkty kluczowe, aby sprawdzić odpowiedni prąd kanału (mA)/pojemność (mAh)/ napięcie (V)/ czas (h) i inne wartości odniesienia danych.

四. Operacja Opis trybu:

Gdy ładowarka jest włączona, ekran LCD ładowarki będzie jasny i w pełni wyświetlany natychmiast, a 3s będzie gotowy. Jeśli bateria nie jest włożona, zostanie wyświetlona wartość "Null"; jeśli bateria zostanie włożona lub bateria zostanie odwrócona, zostanie wyświetlona wartość "Err"; jeśli bateria jest zapełniona, zostanie wyświetlona wartość "End" i 100%; jeśli bateria nie zostanie włożona, zostanie wyświetlona wartość "Err".

1) ŁADOWANIE (tryb ładowania)

1.1 ładowarka podłączona do akumulatora, system automatycznie włącza TRYB ładowania (CHARGE), ładowarka automatycznie domyślnie ładuje PRĄD 500 ma, w ciągu 8 s can (CURRENT) z kluczem CURRENT do ładowania PRĄD 500 ma i 1000 ma, system zablokuje się po 8 s brak działania wybranego do ładowania PRĄD, PRĄD i inna funkcja jest zablokowana, jeśli trzeba zmienić, może być długi naciśnięcie klawisza MODE ponownie;

1.2 W trybie ŁADOWANIA, gdy logo na ekranie "ŁADOWANIE" nadal miga, naciśnij 1-2 i 3-4, aby wybrać kanał baterii i naciśnij klawisz CURRENT, aby wybrać PRĄD. Po wybraniu, 8s wejdzie w stan pracy bez żadnej akcji; Zwróć uwagę, aby wybrać prąd ładowania zgodnie z pojemnością baterii. Jeśli nie ma potrzeby szybkiego ładowania, zaleca się ładowanie go z 500mA, co jest najbezpieczniejsze.

1.3 W trybie ładowania można sprawdzić pojemność ładowania (mAh)/ czas ładowania (h)/ prąd ładowania (mA)/ napięcie akumulatora (V) i inne parametry każdego kanału, delikatnie naciskając 1-2 i 3-4 punkty przycisków. Po pełnym naładowaniu baterii zostanie wyświetlony "Koniec" (koniec ładowania).

(Uwaga: Podczas ładowania prądem 1000mA można go używać tylko dla dwóch kanałów najwyżej i tylko dla baterii litowo-jonowej. Przy ładowaniu więcej niż dwoma kanałami system automatycznie zmniejszy prąd ładowania 1000mA do 500mA.)

2) TEST(Tryb wykrywania pojemności)

W trybie TEST najpierw ładowany jest akumulator, następnie rozładowywany i rejestrowana jest ilość rozładowania i inne parametry. Następnie akumulator jest ładowany automatycznie bez rejestrowania ilości naładowania. Bateria i inne parametry na etapie rozładowania są zarezerwowane na wyświetlaczu ekranu. Szczegółowe kroki są następujące:

Wprowadź wybrane polecenie TEST ładowania i ładowania akumulatora ładowanie akumulatora END

2.1 Naciśnij klawisz MODE w dowolnym stanie, aby ponownie przejść do TRYBU TESTOWEGO;

W trybie TEST, 2.2 8 sekundy można wybrać przycisk (CURRENT) przez CURRENT 500 mA i 1000 mA CURRENT, system zablokuje się po 8 s CURRENT, jeśli w tym 8 s, nie zrobił zestawu, wtedy system automatycznie zablokuje 500 mA CURRENT charging () jest domyślnym ładowaniem systemu CURRENT w tym czasie. (Uwaga: tylko baterie o natężeniu prądu nimh 500 mA)

2.3 Kiedy akumulator jest ładowany po raz pierwszy, system automatycznie przełącza się na rozładowanie, a prąd rozładowania jest ustalony na 500mA. W tym czasie system będzie rejestrować dane rozładowania, tak aby wykryć pojemność rozładowania akumulatora.

2.4 Po rozładowaniu baterii system zostanie automatycznie przekształcony w ładowanie, a ładowarka ponownie naładuje baterię zgodnie z wcześniej wybranymi parametrami. W tym czasie system nie będzie rejestrował danych dotyczących zdolności ładowania, ale nadal będzie wyświetlał pojemność w fazie rozładowania, znak końca będzie migał do pełnego, a na końcu system pokaże koniec i 100% i zatrzymanie ładowania.

(Uwaga: Podczas ładowania prądem 1000mA można go używać tylko dla dwóch kanałów najwyżej i tylko dla baterii litowo-jonowej. Jeśli istnieje więcej niż dwa kanały, system automatycznie zmniejszy prąd ładowania 1000mA do 500mA do ładowania; Prąd rozładowania ustalony na 500mA)

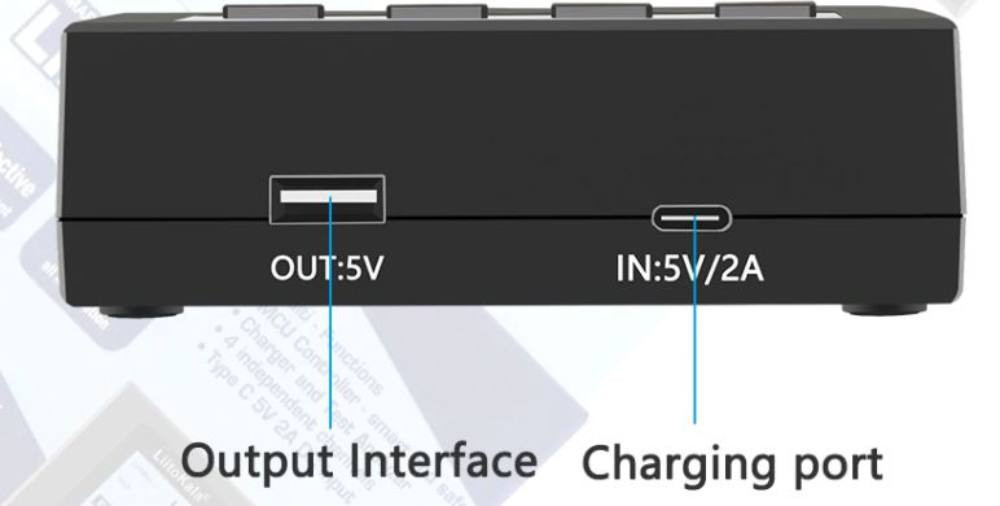

五. Wyjście USB 5V

5.1 USB jest używany tylko jako wyjście mobilne 5V z prądem wyjściowym 1000mA;

5.2 powinno działać tylko wtedy, gdy do kanału 4 podłączona jest wystarczająca moc baterii litowej; W tym momencie można zasilać elektronikę 5V.

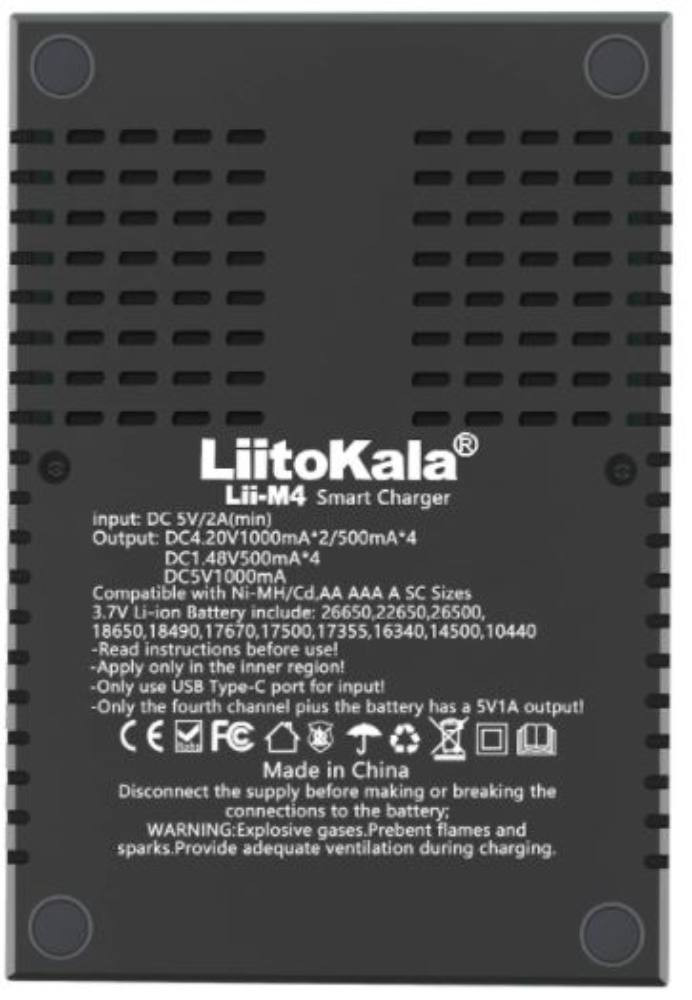

六. Parametry szczególne

6.1 Napięcie i prąd wejściowy prądu stałego: 5V/2.0A

6.2 Prąd ładowania baterii litowych: 4.20V 500mA* 4/1000mA *2

6.3 Ni-MH prąd ładowania baterii: 1.48V 500mA*4

6.4 dane techniczne baterii akumulatorowych: 18650,26650,14500, AA, AAA, itp

6.5 Test Prąd rozładowania: 500mA

6.6 Wyjście USB: 5V — 1000mA

6.7 Tryb zakończenia: inteligentne monitorowanie napięcia

6.8 Wymiary zewnętrzne: 146mm (długość)*100mm (szerokość)* 33mm (wysokość).

6.9 Waga: około 255G

Lista pakowania:

1* Ładowarka LiitoKala Lii-M4 (bez baterii)

1* Instrukcja

1* Nr śledzenia
