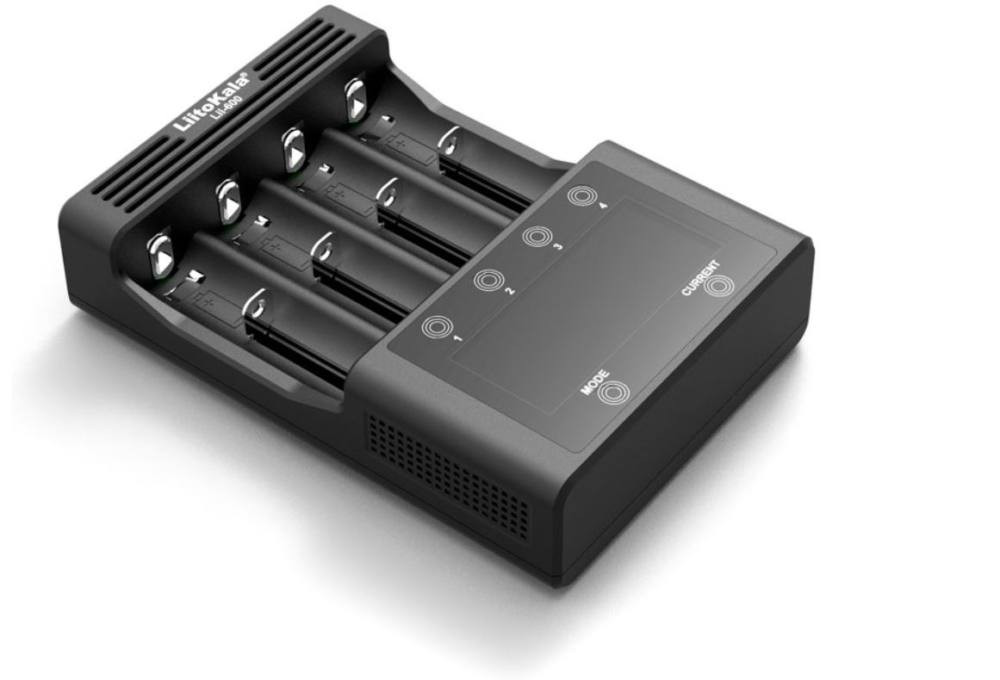

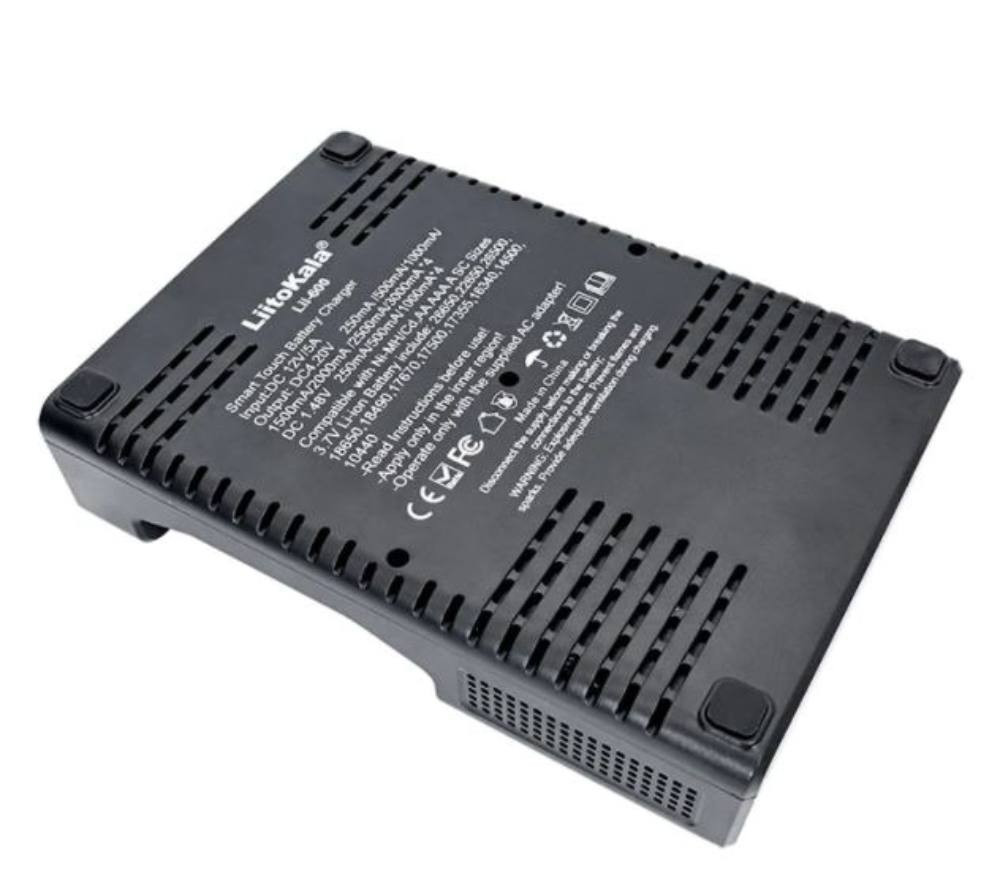

Ładowarka do akumulatorów LiitoKala Lii-600

Specyficzne parametry
Napięcie wejściowe: DC 12V / 5A
Napięcie wyjściowe: DC 4.2V / DC 1.48V


Output current
Prąd ładowania baterii litowych: (250mA / 500mA / 1000mA
/ 1500mA / 2000mA / 3000mA) * 4
NiMH battery charging current: (250mA / 500mA / 1000mA) * 4
Discharge current: 250mA / 500mA / 750mA


Specyfikacje baterii: 26650,21700,18650,18350, 20650,14500, AA, AAA, itd.


Termination method: intelligent voltage monitoring

Użycie
1. TRYB: (wybór trybu), w tym tryb ładowania ŁADOWANIA, tryb ROZŁADOWANIA, tryb wykrywania pojemności TESTOWEJ i tryb naprawy;

2. PRĄD: (krótki wybór prądu) w tym 250mA/500mA/1000mA/1500mA/2000mA/2500mA/3000mA; długi dotyk punktu "ŁADOWANIE", można wybrać automatyczną pracę AUTO lub ręczną;

3. 1/2/3/4 kanałowe punkty dotykowe: (odpowiednio 1/2/3/4 kanałów); krótki dotyk może niezależnie wybierać i wyświetlać odpowiednie dane kanału, długi dotyk dowolnego punktu może sterować wyświetlaczem LCD (stały jasny lub Wygasły);

4. W każdym przypadku dotknij i przytrzymaj TRYB i kliknij "sygnał dźwiękowy", aby zmienić tryb ŁADOWANIA (ładowania), ROZŁADOWANIA (rozładowania), TRYB TESTOWANIA (wykrywania pojemności) i tryb NAPRAWY (naprawy), a następnie stuknij w ciągu 8 sekund. Dotknij odpowiedniego punktu dotykowego funkcji, aby zmienić tryb

3.1 W dowolnym stanie dotknij i przytrzymaj dźwięk monitu MODE "beep", możesz przejść do trybu TEST;

3.2.1 Po przejściu do trybu TEST, w ciągu 8 sekund, możesz długo dotknąć punktu dotykowego (CURRENT), aby wybrać tryb ręczny lub automatyczny. Po wybraniu trybu ręcznego należy dotknąć przycisku dotykowego (CURRENT), aby wybrać bieżący rozmiar. Po 8 sekundach wybrany prąd zostanie zablokowany do ładowania. Jeśli w ciągu 8 sekund nie zostanie dokonane żadne ustawienie, system automatycznie zablokuje prąd 1000mA do ładowania; jeśli wybrano AUTO, system automatycznie rozdzieli prąd zgodnie z stanem akumulatora;

3.2.2 Po pełnym naładowaniu akumulatora system automatycznie przełączy się na rozładowanie. Prąd wyładowczy jest określany przez prąd ładowania. (Przy ładowaniu 250mA rozładowanie wynosi również 250mA; przy ładowaniu 500mA lub 1000mA rozładowanie wynosi 500mA; przy ładowaniu powyżej 1000mA, rozładowanie wynosi 750mA) i zapisywać dane podczas rozładowania tak, aby wykryć pojemność rozładowania akumulatora.

3.2.3 Po rozładowaniu akumulatora system automatycznie przełączy się na ładowanie. Ładowarka naładuje baterię o wybrane wcześniej parametry prądowe i zapisze dane ładowania w celu wykrycia pojemności ładowania baterii. W tym momencie system wyświetla "END" i zatrzymuje ładowanie.

4) NAPRAWA (tryb naprawy)

4.1 W instrukcji ręcznej (regulacja ręczna), ten tryb jest naprawiany przy prądzie 250mA;

4.2 W trybie AUTO (automatyczna regulacja) proces naprawy baterii litowej (Li-ion-3.7v) opiera się na jej obecnym zakresie (250mA/500mA/1000mA/1500mA/2000mA/2500mA/3000mA), a system automatycznie przydziela prąd do ładowania. Do pełna

4.3 W trybie AUTO (automatyczna regulacja) proces naprawy akumulatora Ni-MH (Ni-MH-1.2V) polega na tym, że system automatycznie ładuje się prądem 250mA, a następnie rozładowuje i ładuje odpowiednim prądem. Po kilkukrotnym wykonaniu zostanie on całkowicie naprawiony.

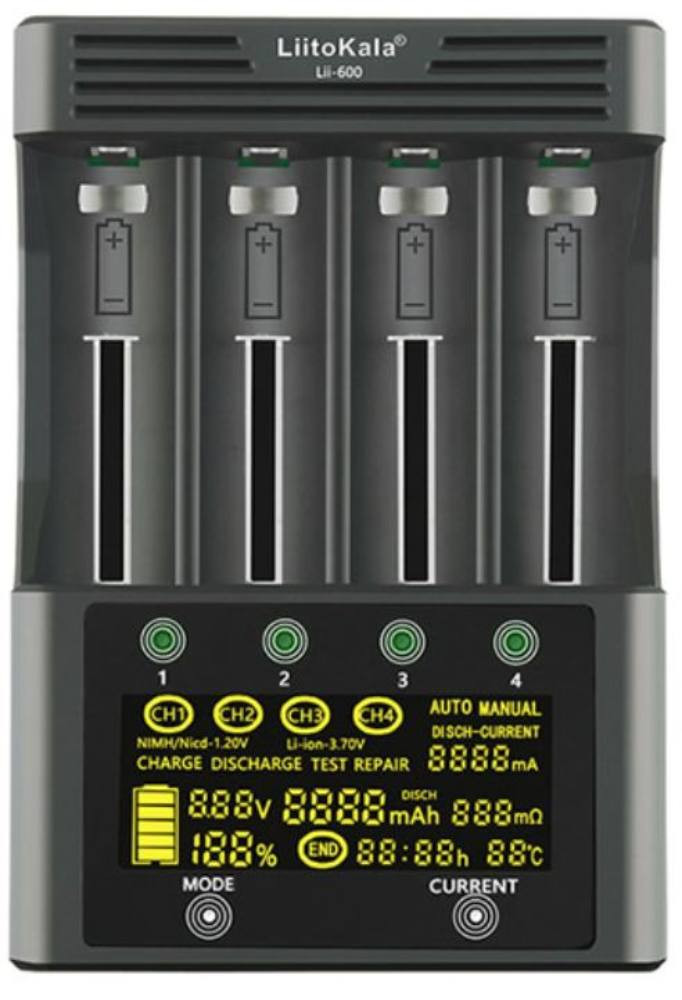

Dotknij odpowiedniego punktu dotykowego funkcji w ciągu sekund, aby zmienić tryb, bieżący rozmiar, niezależne, mieszane ładowanie, funkcję wykrywania pojemności, 8 sekund po wyborze, wejdzie w stan pracy, w stanie pracy można dotknąć (1/2/3/4) dotykiem Kliknij, aby wyświetlić odpowiednią sytuację kanału, w tym typ akumulatora / tryb ładowania / pojemność ładowania (mAh) / czas ładowania (h) / prąd ładowania (mA) / napięcie akumulatora (V) / procent procent akumulatora % / opór wewnętrzny akumulatora (mΩ) / W przypadku parametrów, takich jak temperatura °C, na końcu zostanie wyświetlony "koniec" procesu pracy.

Cztery, tryb pracy Opis:
Gdy ładowarka jest podłączona do zasilania, ekran LCD ładowarki jest natychmiast w pełni jasny i w pełni wyświetlany, a jednocześnie diody LED 1/2/3/4 kanału wskazują, że czerwony i zielony są gotowe do wejścia. Jeśli bateria nie jest włożona, będzie wyświetlać "Null" i wskaźnik nie będzie włączony, jeśli złe baterie są włożone lub bateria jest podłączona odwrotnie, będzie wyświetlać "Err", bateria pracuje normalnie, czerwone światło LED jest zawsze włączone, bateria jest pełna lub zielone światło LED jest zawsze włączone z dźwiękiem monitu;

1) ŁADOWANIE (tryb ładowania)

1.1 Po zainstalowaniu ładowarki i podłączeniu baterii do zasilacza, system automatycznie przechodzi w tryb ładowania (CHARGE), długo dotyka punktu ładowania, system wchodzi w tryb ręcznego ładowania, domyślny prąd ładowania ładowarki wynosi 1000mA (jeśli punkt ładowania nie jest długo dotykany, system ładuje się w trybie AUTO, system automatycznie rozprowadza prąd zgodnie ze stanem naładowanego baterii); w ciągu 8 sekund można wybrać prąd przez punkt dotykowy (CURRENT) do ładowania, a system zablokuje wybrany prąd po 8 sekundach Ładowanie, jeśli nie zostanie wykonane w ciągu 8 sekund, system automatycznie ładuje prąd 10000000000 m0 mA. W tej chwili nie można zmienić bieżącej i innych funkcji. Aby go zmienić, należy dotknąć i przytrzymać klawisz MODE, a następnie wybrać ponownie;

1.2 W trybie ładowania CHARGE, niezależne ładowanie lub inny wybór prądu i mieszane ładowanie różnych akumulatorów można dowolnie zmienić w ciągu 8 sekund; prosta obsługa
Single, dotknij odpowiedniego punktu styku akumulatora 1/2/3/4 w ciągu 8 sekund, następnie Tryb dotykowy, aby zmienić tryb, dotknij punktu PRĄD, aby zmienić prąd, niezależne, mieszane ładowanie i funkcje wykrywania pojemności. Po jego wybraniu przejdzie do stanu pracy. Należy pamiętać, że prąd ładowania powinien być wybrany zgodnie z pojemnością baterii. Jeśli szybkie ładowanie nie jest wymagane, zaleca się ładowanie z 500mA, co jest najbardziej odpowiednie i bezpieczne;

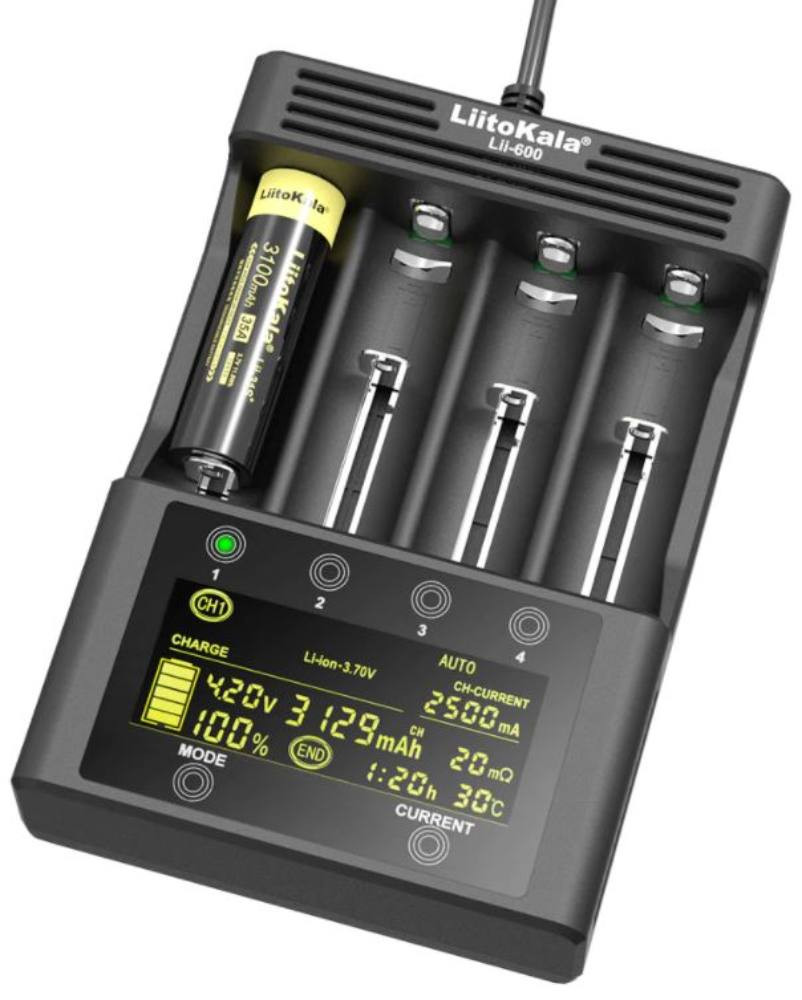

1.3 W trybie ładowania można przełączyć się, aby wyświetlić stan każdego gniazda, dotykając punktów dotykowych 1/2/3/4: w tym typ baterii/tryb ładowania/pojemność ładowania (mAh)/czas ładowania (h)/prąd ładowania (mA)/napięcie baterii (V)/procent baterii% / opór wewnętrzny baterii (mΩ) / ℃ temperatury i inne parametry, po pełnym naładowaniu baterii wyświetli się "Koniec" (koniec ładowania);

1.4 Prąd ładowania akumulatora litowo-jonowego może wynosić 250mA/500mA/1000mA/1500mA/2000mA/2500mA/3000mA;

1.5 Prąd ładowania akumulatora Ni-MH może wynosić 250mA/500mA/1000mA.

1.6 Aby zapoznać się z procesem ładowania, zobacz poniższą tabelę:
Enter CHARGE Select AUTO lub MANUAL Select current charging Battery charging END

2) ROZŁADOWANIE (tryb rozładowania)

2.1 Po zainstalowaniu ładowarki i podłączeniu baterii do zasilacza, dotknij (TRYB), aby wybrać (TRYB ROZŁADOWANIA) w ciągu 8 sekund, a następnie dotknij (BIEŻĄCY) przez długi czas, aby system przeszedł do trybu ręcznego rozładowania, wybierz wymagany prąd ( 250mA/500mA/750mA), jeśli nie wybierzesz prądu, system automatycznie ustawia prąd rozładowania na 500mA. Po zatrzymaniu dotyku system zablokuje wybór, aby działał po 8 sekundach. Jeśli system jest rozładowany w trybie automatycznym, automatycznie rozprowadza prąd zgodnie ze stanem rozładowanej baterii; system rejestruje dane podczas rozładowania w celu wykrycia pojemności rozładowania baterii.
2.2 Przez dotknięcie 1/2/3/4 punktów dotykowych,

2.3 Proces rozładowania opisano w poniższej tabeli:
Wprowadź ROZŁADOWANIE, aby wybrać prąd rozładowania Rozładowanie akumulatora END

3) TEST (tryb testu pojemności)
TRYB TESTOWY polega na pełnym naładowaniu akumulatora, a następnie rozładowaniu akumulatora i zarejestrowaniu mocy rozładowania i innych parametrów, a następnie automatycznym pełnym naładowaniu akumulatora podczas rejestrowania mocy naładowania i innych parametrów, a na końcu pełnym naładowaniu go. Posiada zarówno funkcję testowania pojemności wyładowczej, jak i funkcję testowania pojemności ładunkowej.
